| 是否进口：否 | 产地：东莞 | 加工定制：是 |
| 类型：测量投影仪 | 品牌：yuanzhun | 型号：HVM-2010D |
| 投影方式：背投 | 分辨率：0.001 | 功率：150w |
| 重量：150kg |

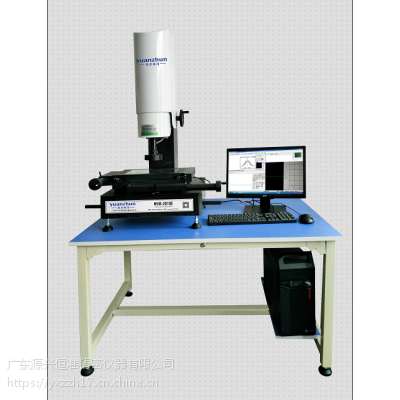

二次元影像测量仪HVM-D系列
仪器用途：
该仪器适用于以二坐标测量为目的一切应用领域。在机械、电子、钟表、塑胶、模具等行业被广泛使用。
仪器特点：
强大的YR-YCSPC测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专业SPC统计、手动CNC、宏测量等功能。
规格参数
| 仪器型号 | HVM-3020D | HVM-4030D | |||
| X、Y方向移动行程 | 300*200mm | 400*300mm | |||
| Z轴升降范围 | 160mm | 300mm | |||
| X.Y.Z最小显示值 | 0.0005mm | ||||
| 镜头 | 国产0.7~4.5X 光学变焦镜头 | ||||
| 影像放大倍率 | 24~156X(可扩展至12~312X) | ||||
| CCD | 43万像素彩色高清晰度摄影机(SONY芯片) | ||||
| 测量精度 | X.Y Axis：(3+L/200)μm | ||||
| 测量软体 | YR-YCSPC | ||||
| 仪器基座 | 000级高稳定性花岗石底座 | ||||
| 照明 | 上、下光源均采用可调亮度LED无影灯 | ||||
| 外观尺寸 | 600*900*680mm | 960*820*940mm | |||
| 仪器重量 | 150KG | 260KG | |||
| 选购件 | 电脑选购 0.5X/2X摄影目镜，可增加或降低倍数 | ||||
联系电话（TEL）：0769-22248181（13609660994） 联系人：朱中辉
| YZ-F测量软件介绍 |
| 一、直接元素测量 |
能测量12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形、O形环、距离、角度、开运线、闭云线）。 测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）。 单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉。 |
| 二、间接测量 |
| 两元素之间的距离，两边夹角，多点构成平面的平面度等，都可以通过软件的构造功能来实现。可以构造的元素有：点，线，圆，弧，角度，平面等 |
| 三、影像测量高度差 |
| 先在一个平面聚焦，软件会记录一个平面的点数据，然后在另一个面聚集，软件同样会记录下一个点的数据，软件通过亮点的坐标计算出两个面的高度差，误差小于0.005mm. |
| 四、扫描功能 |
| 可以把一个工件的轮廓扫描出来，然后转到CAD进行编辑，得出了设计图纸，从而得到此工件的数据，实现二维抄数。 |
| 五、地图功能 |
| 可以可一个工件完整的图片拍出，在图片进行测量和标注。图片可以储存，在调出进行测量。 |
| 六、宏测量 |
| 宏测量功能就是，将一连串相同的"构造测量"，构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。 |
| 七、模板测量 |
| 模板测量方法，也是目测方法的一种，主要是通过用户眼睛目测，看是否合格，类似于投影仪上用到的标准规格板。 |
| 模板测量，主要有十字线模板，方格模板和同心圆模板。 |
| 十字线模板主要用来测量角度，方格模板主要是用来测量距离，通信团模板主要用来测量圆。 |
| 八、预置元素 |
| 软件可以在机械坐标系或者工作坐标系随便预置元素。 |
| 九、坐标系建立 |
| 可以随便建立多个工件坐标系，然后十字线随坐标旋转，因此不用去摆正元件。建立工件坐标系的还一个好处就是保持跟图纸一样的基准，这样测量时可以得到X和Y向距离。 |
| 十、数据输出： |
| 测量完的数据不需要用手去抄写，可以直接导出到Word、Excel、Tct、Cad然后打印。 |
| 十一、专业SPC统计分析 PROFESSIONALSPC STATISTICS ANALYSIS |
| 将测量数据导入SPC可以生成常用的管制图，计理值管制图有；平均数全剧管制图，平均数标准差管制图，中位数全距管制图，个别值与移动全距管制图，直方图，CPK推移图，规格与制程标准管制图，制程状态分析图，制程建议分析图等。对生成的图形可以利用八大判定规则进行判定，为用户对产品品质状态及时了解，对于计数值数据还提供了单质量监控，及时了解产品状态。 |
